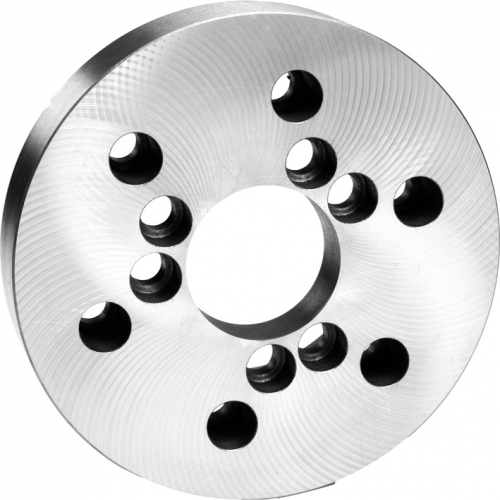

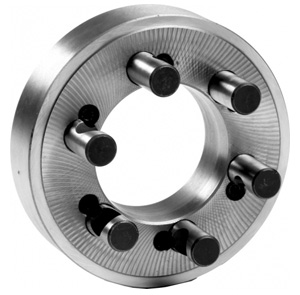

Drehfutterflansch mit Kurzkegelaufnahme für Backenfutter nach DIN 55026.
- Spezialguss
- maschinenseitig fertig bearbeitet
- futterseitig vorgedreht und vorgebohrt

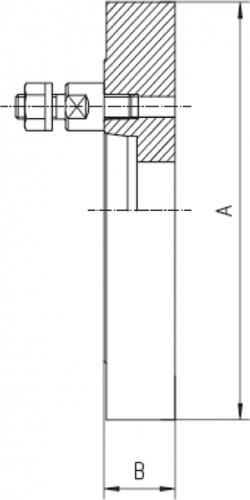

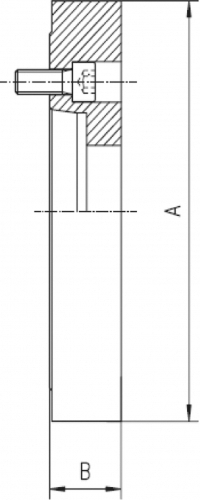

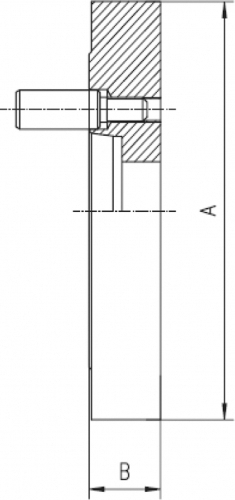

Maße Flansche DIN 55026 vorgedreht
| Artikelnummer | Ø [mm] | KK Taper | A [mm] | B [mm] | Durchlass [mm] | Gewicht [kg] |
|---|---|---|---|---|---|---|
| SL20007.D1605 | 160 | 5 | 162 | 23 | 79.6 | 5 |
| SL20007.D2004 | 200 | 4 | 203 | 23 | 61 | 7 |
| SL20007.D2005 | 200 | 5 | 203 | 23 | 79,6 | 7 |
| SL20007.D2006 | 200 | 6 | 203 | 23 | 103,1 | 7 |
| SL20007.D2505 | 250 | 5 | 253 | 28 | 79,6 | 11 |
| SL20007.D2506 | 250 | 6 | 253 | 28 | 103,1 | 11 |
| SL20007.D2508 | 250 | 8 | 253 | 28 | 136,2 | 11 |
| SL20007.D3156 | 315 | 6 | 318 | 35 | 103,1 | 18 |
| SL20007.D3158 | 315 | 8 | 318 | 35 | 136,2 | 18 |
| SL20007.D31511 | 315 | 11 | 318 | 37 | 192,9 | 18 |
| SL20007.D4006 | 400 | 6 | 405 | 35 | 103,1 | 36 |
| SL20007.D4008 | 400 | 8 | 405 | 35 | 136,2 | 36 |
| SL20007.D40011 | 400 | 11 | 405 | 35 | 192,9 | 36 |
| SL20007.D5008 | 500 | 8 | 505 | 36 | 136,2 | 60 |
| SL20007.D50011 | 500 | 11 | 505 | 36 | 192,9 | 60 |
| SL20007.D50015 | 500 | 15 | 505 | 41 | 281,5 | 60 |
| SL20007.D6308 | 630 | 8 | 635 | 44 | 136,2 | 105 |
| SL20007.D63011 | 630 | 11 | 635 | 44 | 192,9 | 105 |
| SL20007.D63015 | 630 | 15 | 635 | 44 | 281,5 | 105 |
