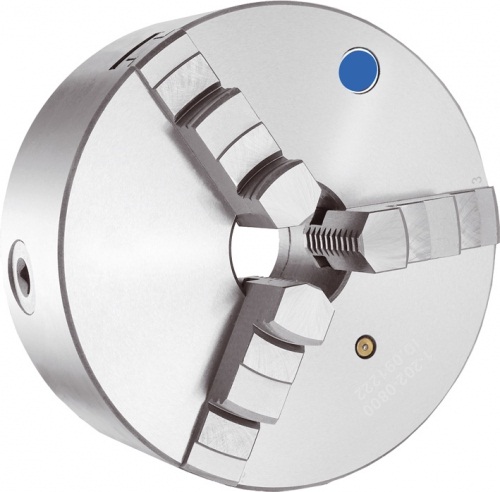

3-Backen-Planspiralfutter nach DIN 6350 in Spezialguss mit einteiligen Backen. Diese 3-Backen-Futter bieten eine gleichmäßige Spannkraft durch zentrisch spannende Backen und eine hohe Rundlaufgenauigkeit.
■ zylindrische Aufnahme nach DIN 6350
■ Rundlaufgenauigkeit besser als DIN 6386 Klasse 1
■ Futtergrundkörper aus Spezialguss, Planspirale und Spannbacken aus gehärtetem Stahl
■ Lieferumfang inklusive 1 Satz Dreh- und Bohrbacken, 1 Spannschlüssel, Befestigungsschrauben

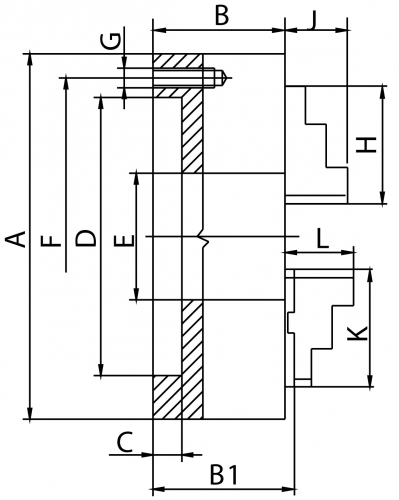

| Artikelnummer | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | H (mm) | J (mm) | RPM max (min-1) | Gew. (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SL20001.D80 | 80 | 44 | 3 | 56 | 16 | 67 | 3xM6 | 32 | 13 | 4000 | 1,5 |
| SL20001.D100 | 100 | 50 | 3 | 70 | 20 | 83 | 3xM8 | 42 | 17 | 3500 | 2,8 |
| SL20001.D125 | 125 | 56 | 4 | 95 | 32 | 108 | 3xM8 | 51 | 20 | 3200 | 5 |
| SL20001.D160 | 160 | 64 | 4 | 125 | 42 | 140 | 6xM10 | 70 | 32 | 3000 | 10 |
| SL20001.D200 | 200 | 75 | 4 | 160 | 55 | 176 | 6xM10 | 85 | 29 | 2500 | 17,5 |
| SL20001.D250 | 250 | 85 | 5 | 200 | 76 | 224 | 6xM12 | 105 | 34 | 2000 | 29 |
| SL20001.D315 | 315 | 94 | 5 | 260 | 103 | 286 | 6xM16 | 125 | 43 | 1500 | 50 |
| SL20001.D400 | 400 | 105 | 5 | 330 | 136 | 362 | 6xM16 | 145 | 55 | 1000 | 85 |
| SL20001.D500 | 500 | 120 | 5 | 420 | 190 | 458 | 6xM16 | 180 | 60 | 700 | 145 |
| SL20001.D630 | 630 | 135 | 7 | 545 | 252 | 586 | 6xM16 | 225 | 70 | 500 | 250 |
| SL20001.D800 | 800 | 159 | 20 | 450 | 320 | 368,3 | - | 225 | 70 | 300 | 402 |
